PRINCIPIO DI FUNZIONAMENTO
All’interno del tubo, di misura è posizionato un cono con la punta rivolta verso l’uscita. Un pistone con un orifizio di precisione forma una apertura anulare con il cono. L’orifizio è tenuto in posizione di riposo verso la base del cono da una molla calibrata. Il flusso che attraversa il misuratore, creando una pressione differenziale sull’orifizio, spinge quest’ultimo verso la punta del cono comprimendo la molla e aprendo una superficie anulare sempre maggiore. La corsa del pistone è direttamente proporzionale con la portata del fluido che attraversa lo strumento. L’azione della molla calibrata opposta alla direzione del flusso ha un effetto di diminuire la sensibilità alla viscosità e permette di poter utilizzare questi misuratori in ogni posizione, orizzontale, verticale, rovesciata ecc. Il valore della portata istantanea viene indicato da una linea rossa posta sul pistone sulla scala graduata e precalibrata sulla superficie esterna del corpo trasparente del flussimetro.

Funzionamento in ogni posizione: I misuratori di portata ad area variabile a molla calibrata della serie EZ-View possono essere installati in ogni posizione senza alcun effetto sulla accuratezza di misura.
Scala di facile lettura: Questa tipologia di flussimetro offre la facilità di lettura più elevata della sua categoria. La scala graduata e colorata con colori brillanti riporta in grassetto e ben visibili le linee di graduazione e i numeri. Questa risoluzione aumentata aiuta ad eliminare gli errori di parallasse che occorrono con altre tipologie di flussimetri a lettura diretta.
Accuratezza entro il ±5% del fondo scala: L’accuratezza di misura dei misuratori EZ-View è contenuta entro il ±5% del valore di fondo scala se utilizzati per la misura di liquidi e gas con viscosità e densità simili alle condizioni di taratura.
Ripetibilità ±1%: Questo è particolarmente importante in applicazioni cicliche che richiedono costanti letture.
Temperatura operativa: La massima temperatura di lavoro è di 121°C.
Pressione operativa: Liquidi: massima pressione di lavoro 22.4 bar.
Aria/Gas: massima pressione 8.6 bar

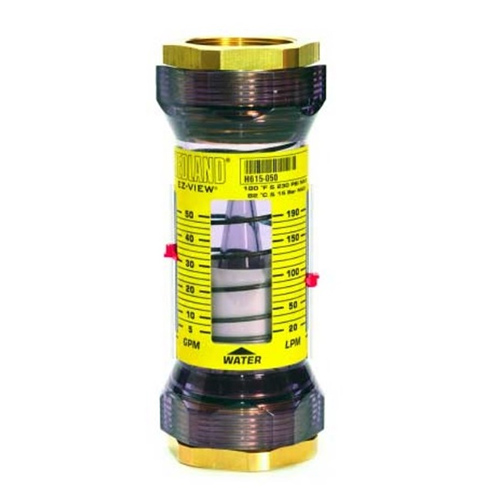

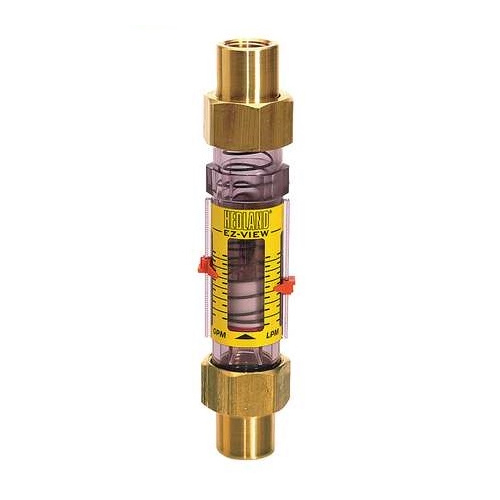

Costruzione robusta: I misuratori sono disponibili con connessioni al processo in Ottone. Il corpo è in Polisulfone con pochissime parti in movimento per offrire un indicatore di portata semplice ed affidabile per una elevato range di liquidi e gas.
Nota: Si raccomanda la presenza di  supporti prima e dopo lo strumento per prevenire rotture.

MATERIALI:
Corpo, pistone e cono in polisulfone  (Versione  -R in Radel(r) plastica)
Molla in acciaio inox T300
Anello indicatore e guarnzione in Buna-N
Adattatori in ottone
limitatore indicazione: polypropilene
Anello ritenuta in PH15-7MO
